桨式搅拌机是工业生产和环保水处理中广泛应用的搅拌设备，主要用于液体混合、固液悬浮、溶解、传热及化学反应等过程。其结构简单、运行稳定、适应性强，在化工、制药、食品、污水处理等行业中发挥着重要作用。
本文将详细介绍桨式搅拌机的设计步骤与方法，包括需求分析、结构设计、参数计算、材料选择及优化验证等关键环节，为工程师和技术人员提供系统性的设计参考。
2. 桨式搅拌机设计步骤
2.1 明确设计需求
在设计桨式搅拌机之前，需明确以下关键参数：
搅拌目的：混合、悬浮、溶解、传热或反应？
介质特性：液体黏度、密度、腐蚀性、固含量等。
工作环境：常压/高压、常温/高温、是否腐蚀性环境？
工艺要求：搅拌强度、混合均匀度、停留时间等。
2.2 确定搅拌机类型

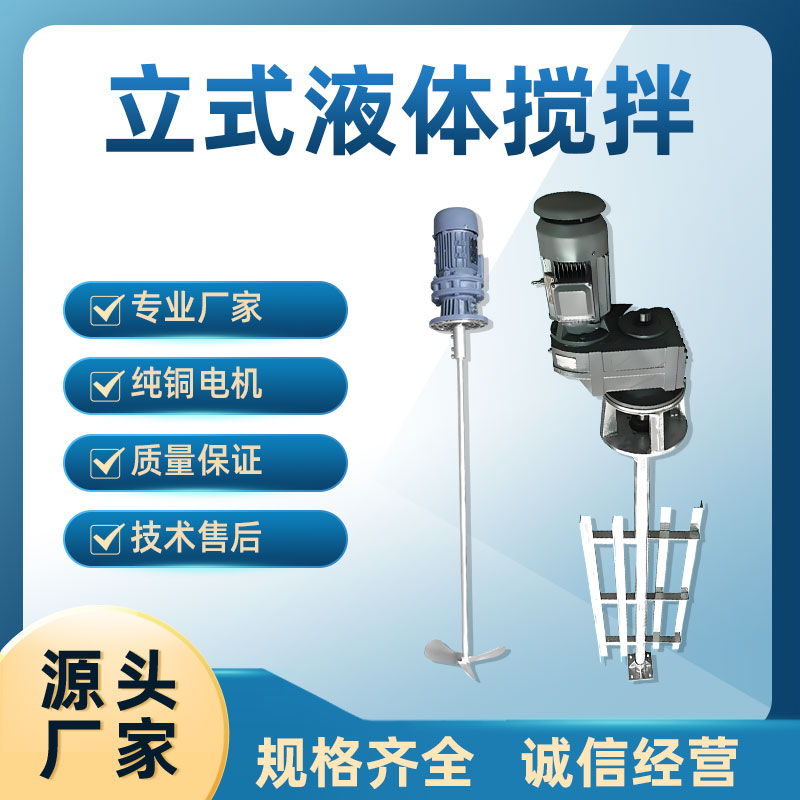

桨式搅拌机主要分为：

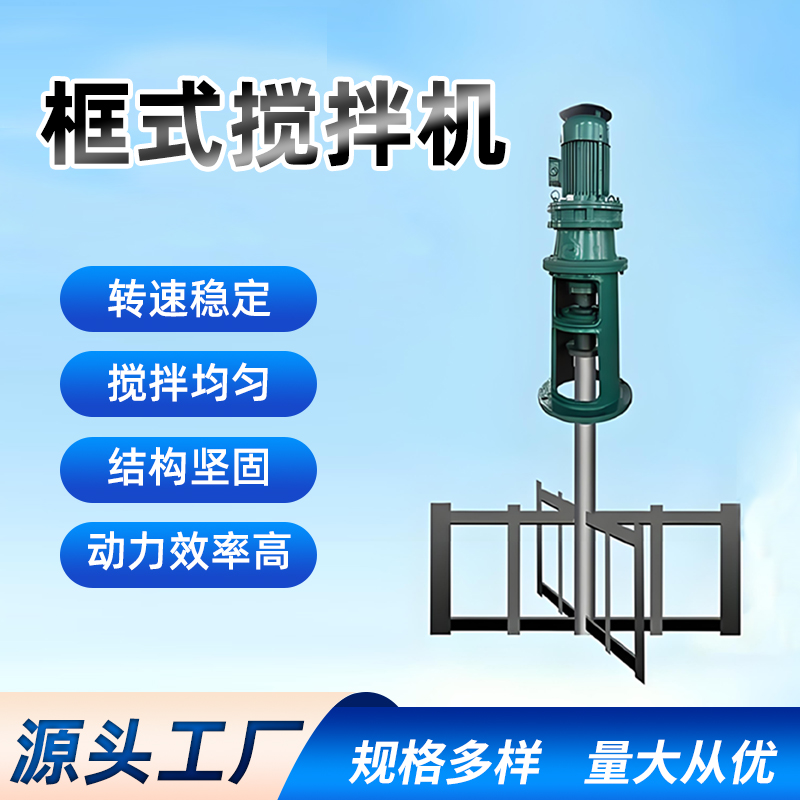

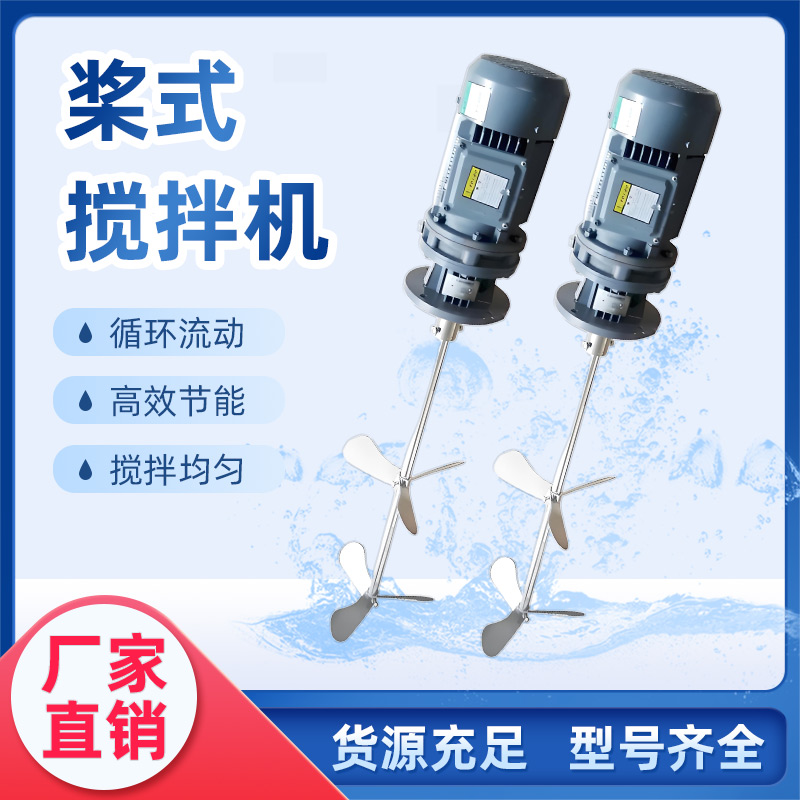

平桨式：适用于低黏度液体混合。 斜桨式：可产生轴向和径向流动，混合效率更高。 框式/锚式：适用于高黏度或非牛顿流体。 根据介质特性和工艺需求，选择合适的搅拌桨类型。
2.3 计算搅拌功率
搅拌功率是设计的关键参数，通常采用Rushton功率准数法或经验公式计算：
2.4 选择电机与减速机
根据计算功率和转速要求，选择合适的电机和减速机，确保：
电机功率 ≥ 计算功率 × 安全系数（通常1.2~1.5）
减速比匹配，保证搅拌桨在最佳转速范围内运行
2.5 结构设计
（1）桨叶设计
直径（D）：通常为搅拌槽直径的1/3~2/3。
宽度（W）：一般为桨径的1/5~1/10。
安装高度：离槽底约0.5~1倍桨径，避免沉积。
（2）轴系设计
轴径计算：考虑扭矩和临界转速，避免共振。
材质选择：不锈钢（304/316）、碳钢（镀层防腐）或钛合金（强腐蚀环境）。
支撑方式：顶部悬挂式或底部支撑式，视搅拌罐结构而定。
（3）密封设计
机械密封：适用于高压、高转速或易挥发介质。
填料密封：成本低，适用于一般工况。
2.6 强度校核与优化
轴强度校核：确保在最大扭矩下不发生塑性变形。
临界转速校核：避免共振导致设备损坏。
CFD模拟（可选）：通过流体仿真优化桨叶形状，提高混合效率。
3. 设计优化与验证
3.1 实验验证
小试模型测试：在实验室模拟实际工况，调整桨型、转速等参数。
工业放大：基于相似准则（如几何相似、动力相似）进行放大设计。
3.2 常见问题与改进
混合不均匀 → 调整桨叶角度或增加挡板。
振动过大 → 检查轴系刚度或调整转速。
密封泄漏 → 更换更可靠的机械密封。
4. 结论
桨式搅拌机的设计需综合考虑工艺需求、流体特性、机械强度及经济性等因素。通过科学的计算、合理的结构设计和实验验证，可确保搅拌机高效、稳定运行。未来，随着CFD仿真技术和智能控制的发展，桨式搅拌机的设计将更加精准和智能化。
